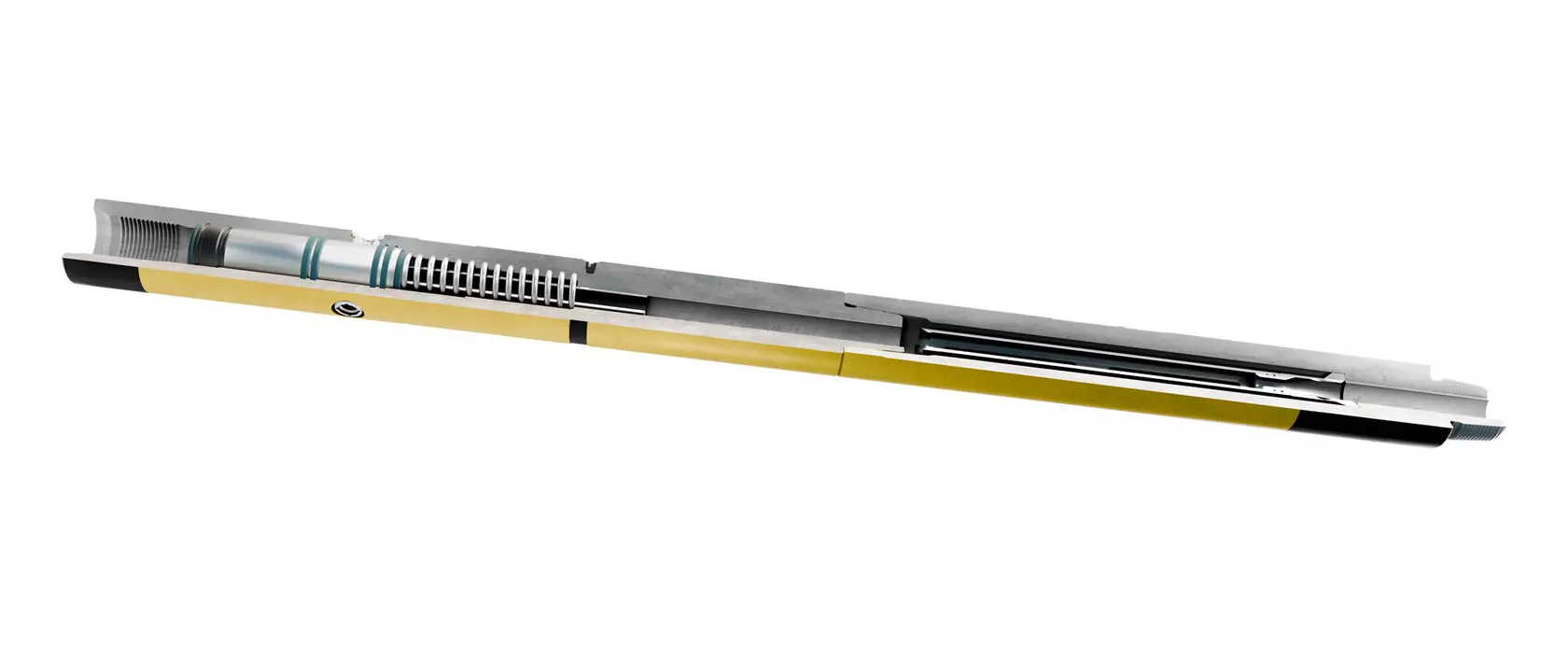

Циркуляционный переводник

Циркуляционный переводник PBL предназначен для отсечения поступления бурового раствора в часть компоновки низа бурильной колонны (КНБК), расположенную ниже его установки, и перенаправления бурового раствора в затрубное пространство.

Получить консультацию Скачать презентацию о компании

Область применения Преимущества Технические характеристики

Закачка специальных составов

Обеспечивает подачу кислот, наполнителей, кольматантов и других технологических составов непосредственно в затрубное пространство, исключая их прохождение через элементы КНБК, расположенные ниже переводника.
Ликвидация поглощений

Используется при проработке скважин в условиях поглощения бурового раствора разбуриваемыми пластами, позволяя выполнять необходимые операции без дополнительных спуско-подъемных работ.
Очистка ствола скважины

Повышает эффективность очистки ствола за счет увеличения скорости потока бурового раствора в затрубном пространстве при подаче повышенного расхода.
Работа в составе КНБК

Рекомендуется для постоянной установки в компоновку низа бурильной колонны и обеспечивает возможность оперативного переключения режимов циркуляции без проведения СПО.

*Исполнения переводника различаются количеством циклов активации без подъема на поверхность и давлением деактивации. Конфигурация оборудования подбирается в зависимости от условий эксплуатации и требований заказчика.

Преимущества

Преимущества циркуляционного переводника

Конструкция переводника SDT-ST позволяет повысить эффективность буровых работ, сократить время выполнения технологических операций и минимизировать дополнительные спуско-подъемные операции.

Повышение экономической эффективности

Сокращает время выполнения технологических операций, требующих подачи бурового раствора в затрубное пространство, что позволяет снизить общие затраты на бурение.
Без дополнительных СПО

Позволяет выполнять ликвидацию поглощений, очистку ствола скважины и обработку призабойной зоны без дополнительных спуско-подъемных операций.
До 10 циклов активации

Конструкция предусматривает возможность выполнения до 10 циклов активации и деактивации за один спуск компоновки без подъема оборудования на поверхность.
Настройка рабочего давления

Система может быть настроена на различные давления деактивации: 14,5 МПа • 20,7 МПа • 31,0 МПа в зависимости от условий эксплуатации.
Контроль работы оборудования

Работа переводника контролируется по изменению давления на манометрах устья, что позволяет оперативно отслеживать его состояние во время выполнения операций.
Совместимость с любыми материалами

Отсутствуют ограничения по типам материалов, применяемых для борьбы с поглощениями, включая кислоты, наполнители и кольматанты.
Защита от перетока бурового раствора

После отключения циркуляции конструкция предотвращает переток бурового раствора между затрубным пространством и бурильной колонной.
Функция переливного клапана

Переводник может использоваться в качестве переливного клапана при подъеме и спуске компоновки, повышая безопасность и удобство выполнения работ.

Технические характеристики

Все параметры циркуляционного переводника соответствуют требованиям эксплуатации в составе бурильной колонны. Ниже представлены основные характеристики изделия. При необходимости возможно изготовление оборудования по индивидуальным требованиям заказчика.

Обозначение	SDT-CS415
Количество портов	2
Диаметр боковых портов, мм	14,5
Расход рабочей жидкости, макс, л/с	15
Перепад давления при пустой корзиной, МПа	0,8
Перепад давления при прокачке через боковые порты, МПа	1,2
Наружный диаметр, мм	106
Присоединительные резьбы (API)	З-86 (NC-31)
Количество шаров для активации, шт.	1
Количество шаров для деактивации, шт.	2
Количество активаций	5(10*)
Давление активации, МПа	0,4
Давление деактивации, МПа	14,5 (21*)
Давление продавливания блокирующего шара, МПа	7,5 (14*)
Длина**, мм	1 906
Масса**, кг	86
Максимальная растягивающая нагрузка, кН	2 280
Максимальный прикладываемый крутящий момент, кН*м	21,5

Обозначение	SDT-CS475.100
Количество портов	2
Диаметр боковых портов, мм	25,8
Расход рабочей жидкости, макс, л/с	15
Перепад давления при пустой корзиной, МПа	0,42
Перепад давления при прокачке через боковые порты, МПа	0,37
Наружный диаметр, мм	120
Присоединительные резьбы (API)	З-102 (NC-38)
Количество шаров для активации, шт.	1
Количество шаров для деактивации, шт.	2
Количество активаций	5(10*)
Давление активации, МПа	0,6
Давление деактивации, МПа	14,5 (21*)
Давление продавливания блокирующего шара, МПа	7,5 (14*)
Длина**, мм	2 412
Масса**, кг	143
Максимальная растягивающая нагрузка, кН	3 280
Максимальный прикладываемый крутящий момент, кН*м	25,6

Обозначение	SDT-CS500.100
Количество портов	2
Диаметр боковых портов, мм	25,8
Расход рабочей жидкости, макс, л/с	25
Перепад давления при пустой корзиной, МПа	0,42
Перепад давления при прокачке через боковые порты, МПа	0,37
Наружный диаметр, мм	127
Присоединительные резьбы (API)	З-102 (NC-38)
Количество шаров для активации, шт.	1
Количество шаров для деактивации, шт.	2
Количество активаций	5(10*)
Давление активации, МПа	0,6
Давление деактивации, МПа	14,5 (21*)
Давление продавливания блокирующего шара, МПа	7,5 (14*)
Длина**, мм	2 140
Масса**, кг	150
Максимальная растягивающая нагрузка, кН	3 825
Максимальный прикладываемый крутящий момент, кН*м	27,2

Обозначение	SDT-СS600
Количество портов	2
Диаметр боковых портов, мм	25,8
Расход рабочей жидкости, макс, л/с	45
Перепад давления при пустой корзиной, МПа	0,8
Перепад давления при прокачке через боковые порты, МПа	1,5
Наружный диаметр, мм	155
Присоединительные резьбы (API)	З-122 (NC-46)
Количество шаров для активации, шт.	1
Количество шаров для деактивации, шт.	2
Количество активаций	5(10*)
Давление активации, МПа	0,6
Давление деактивации, МПа	14,5 (21*)
Давление продавливания блокирующего шара, МПа	7,5 (14*)
Длина**, мм	3 275
Масса**, кг	322
Максимальная растягивающая нагрузка, кН	3 464
Максимальный прикладываемый крутящий момент, кН*м	51

Обозначение	SDT-CS675
Количество портов	2
Диаметр боковых портов, мм	25,8
Расход рабочей жидкости, макс, л/с	45
Перепад давления при пустой корзиной, МПа	0,8
Перепад давления при прокачке через боковые порты, МПа	1,5
Наружный диаметр, мм	172
Присоединительные резьбы (API)	3-133 (NC-46)
Количество шаров для активации, шт.	1
Количество шаров для деактивации, шт.	2
Количество активаций	5(10*)
Давление активации, МПа	0,6
Давление деактивации, МПа	14,5 (21*)
Давление продавливания блокирующего шара, МПа	7,5 (14*)
Длина**, мм	2 674
Масса**, кг	360
Максимальная растягивающая нагрузка, кН	5 980
Максимальный прикладываемый крутящий момент, кН*м	75,8

Обозначение	SDT-CS825
Количество портов	2
Диаметр боковых портов, мм	31,5
Расход рабочей жидкости, макс, л/с	64
Перепад давления при пустой корзиной, МПа	0,5
Перепад давления при прокачке через боковые порты, МПа	1,2
Наружный диаметр, мм	210
Присоединительные резьбы (API)	З-152 (6 5/8Reg)
Количество шаров для активации, шт.	1
Количество шаров для деактивации, шт.	2
Количество активаций	5(10*)
Давление активации, МПа	0,4
Давление деактивации, МПа	14,5 (21*)
Давление продавливания блокирующего шара, МПа	7,5 (14*)
Длина**, мм	2 945
Масса**, кг	510
Максимальная растягивающая нагрузка, кН	9 500
Максимальный прикладываемый крутящий момент, кН*м	144

Обозначение	SDT-CS900
Количество портов	2
Диаметр боковых портов, мм	31,5
Расход рабочей жидкости, макс, л/с	64
Перепад давления при пустой корзиной, МПа	0,5
Перепад давления при прокачке через боковые порты, МПа	1,2
Наружный диаметр, мм	229
Присоединительные резьбы (API)	З-171 (7 5/8 FH)
Количество шаров для активации, шт.	1
Количество шаров для деактивации, шт.	2
Количество активаций	5(10*)
Давление активации, МПа	0,4
Давление деактивации, МПа	14,5 (21*)
Давление продавливания блокирующего шара, МПа	7,5 (14*)
Длина**, мм	3 162
Масса**, кг	675
Максимальная растягивающая нагрузка, кН	10 400
Максимальный прикладываемый крутящий момент, кН*м	170

Обозначение	SDT-CS950
Количество портов	2
Диаметр боковых портов, мм	34,5
Расход рабочей жидкости, макс, л/с	64
Перепад давления при пустой корзиной, МПа	0,5
Перепад давления при прокачке через боковые порты, МПа	1,2
Наружный диаметр, мм	240
Присоединительные резьбы (API)	3-177 (7 5/8Reg)
Количество шаров для активации, шт.	1
Количество шаров для деактивации, шт.	2
Количество активаций	5(10*)
Давление активации, МПа	0,4
Давление деактивации, МПа	14,5 (21*)
Давление продавливания блокирующего шара, МПа	7,5 (14*)
Длина**, мм	3 045
Масса**, кг	670
Максимальная растягивающая нагрузка, кН	12 500
Максимальный прикладываемый крутящий момент, кН*м	200

ОБОЗНАЧЕНИЕ	SDT-CS415	SDT-CS475.100	SDT-CS500.100	SDT-CS600	SDT-CS675	SDT-CS825	SDT-CS900	SDT-CS950
КОЛИЧЕСТВО ПОРТОВ	2	2	2	2	2	2	2	2
ДИАМЕТР БОКОВЫХ ПОРТОВ, ММ	14,5	25,8	25,8	25,8	25,8	31,5	31,5	34,5
РАСХОД РАБОЧЕЙ ЖИДКОСТИ, МАКС, Л/С	15	25	25	45	45	64	64	64
ПЕРЕПАД ДАВЛЕНИЯ ПРИ ПУСТОЙ КОРЗИНЕ, МПА	0,8	0,42	0,42	0,8	0,8	0,5	0,5	0,5
ПЕРЕПАД ДАВЛЕНИЯ ПРИ ПРОКАЧКЕ ЧЕРЕЗ БОКОВЫЕ ПОРТЫ, МПА	1,2	0,37	0,37	1,5	1,5	1,2	1,2	1,2
НАРУЖНЫЙ ДИАМЕТР ММ	106	120	127	155	172	210	229	240
ПРИСОЕДИНИТЕЛЬНЫЕ РЕЗЬБЫ (API)	3-86 (NC-31)	3-102 (NC-38)	3-102 (NC-38)	3-122 (NC-46)	3-133 (NC-46)	3-152 (6 5/8Reg)	3-171 (7 5/8 FH)	3-177 (7 5/8Reg)
КОЛИЧЕСТВО ШАРОВ ДЛЯ АКТИВАЦИИ, ШТ.	1	1	1	1	1	1	1	1
КОЛИЧЕСТВО ШАРОВ ДЛЯ ДЕАКТИВАЦИИ, ШТ.	2	2	2	2	2	2	2	2
КОЛИЧЕСТВО АКТИВАЦИЙ	5(10*)	5(10*)	5(10*)	5(10*)	5(10*)	5(10*)	5(10*)	5(10*)
ДАВЛЕНИЕ АКТИВАЦИИ, МПА	0,4	0,6	0,6	0,6	0,6	0,4	0,4	0,4
ДАВЛЕНИЕ ДЕАКТИВАЦИИ, МПА	14,5 (21*)	14,5 (21*)	14,5 (21*)	14,5 (21*)	14,5 (21*)	14,5 (21*)	14,5 (21*)	14,5 (21*)
ДАВЛЕНИЕ ПРОДАВЛИВАНИЯ БЛОКИРУЮЩЕГО ШАРА, МПА	7,5 (14*)	7,5 (14*)	7,5 (14*)	7,5 (14*)	7,5 (14*)	7,5 (14*)	7,5 (14*)	7,5 (14*)
ДЛИНА**, ММ	1 906	2 412	2 140	3 275	2 674	2 945	3 162	3 045
МАССА**, КГ	86	143	150	322	360	510	675	670
МАКСИМАЛЬНАЯ РАСТЯГИВАЮЩАЯ НАГРУЗКА, КН	2 280	3 280	3 825	3 464	5 980	9 500	10 400	12 500
МАКСИМАЛЬНЫЙ ПРИКЛАДЫВАЕМЫЙ КРУТЯЩИЙ МОМЕНТ, КН*М	21,5	25,6	37,2	51	75,8	144	170	200
