Производство, аренда и ремонт бурового оборудования

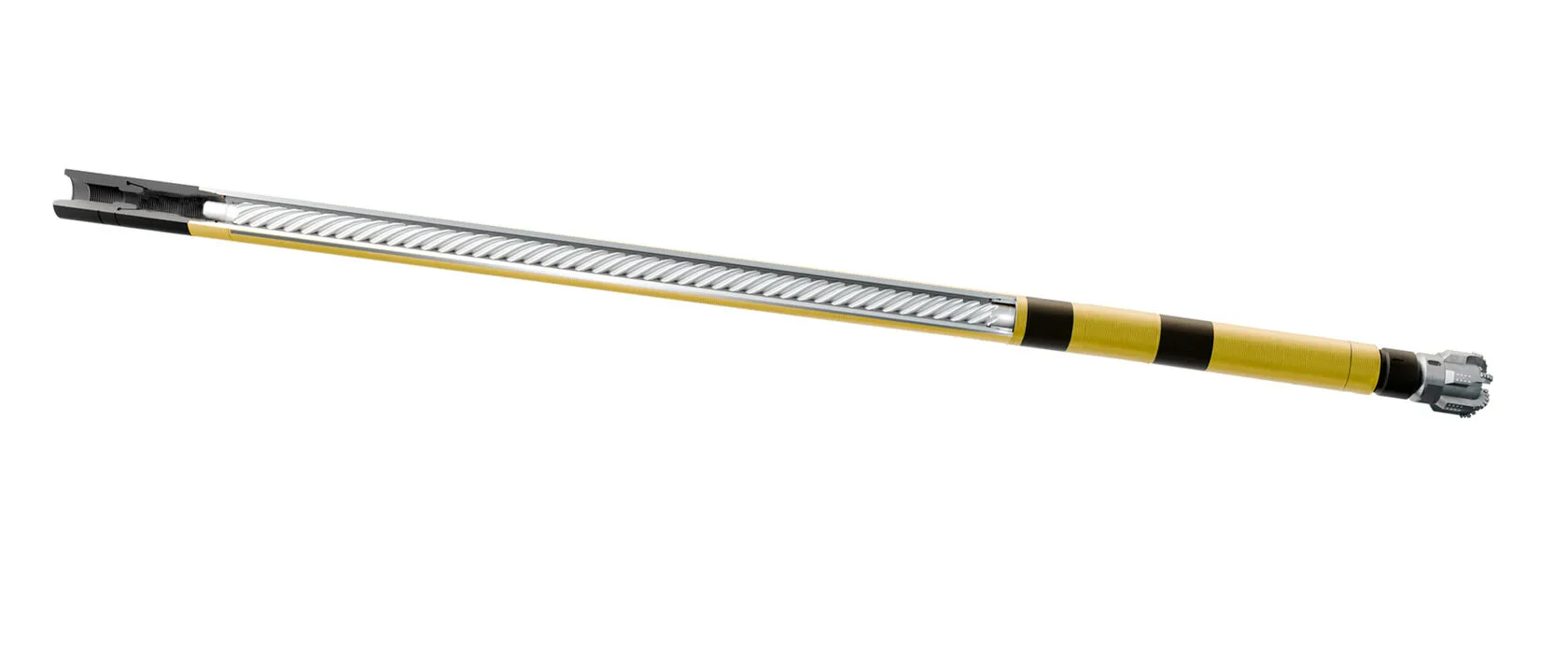

Винтовой забойный двигатель предназначен для бурения вертикальных, наклонно-направленных и горизонтальных участков скважин, а также для бурения вторых стволов.
Винтовой забойный двигатель используется для строительства скважин различного профиля. Оборудование обеспечивает вращение бурового долота за счёт энергии потока рабочей жидкости и применяется при бурении основных и дополнительных стволов.
Двигатели разработаны для выполнения различных технологических задач при строительстве вертикальных, наклонно-направленных и горизонтальных скважин.
Винтовые забойные двигатели выпускаются в нескольких типоразмерах с различной заходностью рабочих органов, частотой вращения, крутящим моментом и допустимой осевой нагрузкой. Модель подбирается с учётом диаметра скважины, применяемого долота и требуемого расхода рабочей жидкости.
| Обозначение | Д-55 |
| Диаметр корпуса наружный, мм | 55 |
| Длина двигателя, мм, не более | 3 310 |
| Масса двигателя, кг | 40 |
| Диаметры применяемых долот, мм | 59,0-76,0 |
| Присоединительные резьбы к долоту | З-42 |
| Присоединительные резьбы к бурильным трубам | 3-42 |
| Допустимая осевая нагрузка, кН | 10 |
| Длина активной части статора, мм | 1 600 |
| Заходность секции рабочих органов | 5/6 |
| Расход рабочей жидкости, л/с. | 1,5-2,5 |
| Частота вращения выходного вала, на холостом ходу, об/сек | 2,1-3,5 |
| Перепад давления на холостом ходу, МПа | 1,2-2,0 |
| Частота вращения выходного вала, в режиме максимальной мощности, об/сек | 1,76-3,0 |
| Момент силы на выходном валу в режиме максимальной мощности, кН·м | 0,18-0,30 |
| Перепад давления в режиме максимальной мощности, МПа | 0,18-0,30 |
| Максимально допустимый дифференциальный перепад давления на ВЗД при работе, МПа* | 2,1 |
| Мощность максимальная, кВт | 4,2 |
| Обозначение | Д-76.4. 2 000 |
| Диаметр корпуса наружный, мм | 76 |
| Длина двигателя, мм, не более | 4 630 |
| Масса двигателя, кг | 108 |
| Диаметры применяемых долот, мм | 83,0-98,4 |
| Присоединительные резьбы к долоту | З-66 |
| Присоединительные резьбы к бурильным трубам | З-66 |
| Допустимая осевая нагрузка, кН | 25 |
| Длина активной части статора, мм | 2 000 |
| Заходность секции рабочих органов | 4/5 |
| Расход рабочей жидкости, л/с. | 3-5 |
| Частота вращения выходного вала, на холостом ходу, об/сек | 4,0-6,6 |
| Перепад давления на холостом ходу, МПа | 1,7-2,5 |
| Частота вращения выходного вала, в режиме максимальной мощности, об/сек | 3,0-5,0 |
| Момент силы на выходном валу в режиме максимальной мощности, кН·м | 0,6-0,8 |
| Перепад давления в режиме максимальной мощности, МПа | 8,0-10,0 |
| Максимально допустимый дифференциальный перепад давления на ВЗД при работе, МПа* | 5,0 |
| Мощность максимальная, кВт | 25 |
| Обозначение | Д-76М.4. 3 000 |
| Диаметр корпуса наружный, мм | 76 |
| Длина двигателя, мм, не более | 4 398 |
| Масса двигателя, кг | 113 |
| Диаметры применяемых долот, мм | 83,0-98,4 |
| Присоединительные резьбы к долоту | З-66 |
| Присоединительные резьбы к бурильным трубам | З-66 |
| Допустимая осевая нагрузка, кН | 25 |
| Длина активной части статора, мм | 2 000 |
| Заходность секции рабочих органов | 4/5 |
| Расход рабочей жидкости, л/с. | 3-5 |
| Частота вращения выходного вала, на холостом ходу, об/сек | 4,0-6,6 |
| Перепад давления на холостом ходу, МПа | 1,7-2,5 |
| Частота вращения выходного вала, в режиме максимальной мощности, об/сек | 3,0-5,0 |
| Момент силы на выходном валу в режиме максимальной мощности, кН·м | 0,6-0,8 |
| Перепад давления в режиме максимальной мощности, МПа | 8,0-10,0 |
| Максимально допустимый дифференциальный перепад давления на ВЗД при работе, МПа* | 5,0 |
| Мощность максимальная, кВт | 25 |
| Обозначение | Д-76М.4. 3 000 |
| Диаметр корпуса наружный, мм | 76 |
| Длина двигателя, мм, не более | 5 398 |
| Масса двигателя, кг | 135 |
| Диаметры применяемых долот, мм | 83,0-98,4 |
| Присоединительные резьбы к долоту | З-66 |
| Присоединительные резьбы к бурильным трубам | З-66 |
| Допустимая осевая нагрузка, кН | 25 |
| Длина активной части статора, мм | 2 000 |
| Заходность секции рабочих органов | 4/5 |
| Расход рабочей жидкости, л/с. | 3-5 |
| Частота вращения выходного вала, на холостом ходу, об/сек | 4,0-6,0 |
| Перепад давления на холостом ходу, МПа | 2,0-3,0 |
| Частота вращения выходного вала, в режиме максимальной мощности, об/сек | 3,0-5,0 |
| Момент силы на выходном валу в режиме максимальной мощности, кН·м | 0,6-0,8 |
| Перепад давления в режиме максимальной мощности, МПа | 8,0-10,0 |
| Максимально допустимый дифференциальный перепад давления на ВЗД при работе, МПа* | 5,0 |
| Мощность максимальная, кВт | 25 |
| Обозначение | Д1-105 |
| Диаметр корпуса наружный, мм | 106 |
| Длина двигателя, мм, не более | 3 740 |
| Масса двигателя, кг | 180 |
| Диаметры применяемых долот, мм | 120,6-151,0 |
| Присоединительные резьбы к долоту | З-76 |
| Присоединительные резьбы к бурильным трубам | З-88 |
| Допустимая осевая нагрузка, кН | 60 |
| Длина активной части статора, мм | 1 500 |
| Заходность секции рабочих органов | 5/6 |
| Расход рабочей жидкости, л/с. | 6-10 |
| Частота вращения выходного вала, на холостом ходу, об/сек | 3,2-5,2 |
| Перепад давления на холостом ходу, МПа | 1,0-2,0 |
| Частота вращения выходного вала, в режиме максимальной мощности, об/сек | 2,6-3,8 |
| Момент силы на выходном валу в режиме максимальной мощности, кН·м | 1,0-1,4 |
| Перепад давления в режиме максимальной мощности, МПа | 6,0-8,0 |
| Максимально допустимый дифференциальный перепад давления на ВЗД при работе, МПа* | 2,0 |
| Мощность максимальная, кВт | 33 |
| Обозначение | Д-106.6. 2 000 |
| Диаметр корпуса наружный, мм | 106 |
| Длина двигателя, мм, не более | 4 240 |
| Масса двигателя, кг | 220 |
| Диаметры применяемых долот, мм | 120,6-151,0 |
| Присоединительные резьбы к долоту | З-76 |
| Присоединительные резьбы к бурильным трубам | З-88 |
| Допустимая осевая нагрузка, кН | 60 |
| Длина активной части статора, мм | 2 000 |
| Заходность секции рабочих органов | 6/7 |
| Расход рабочей жидкости, л/с. | 6-12 |
| Частота вращения выходного вала, на холостом ходу, об/сек | 2,4-4,7 |
| Перепад давления на холостом ходу, МПа | 2,0-3,0 |
| Частота вращения выходного вала, в режиме максимальной мощности, об/сек | 1,9-3,5 |
| Момент силы на выходном валу в режиме максимальной мощности, кН·м | 1,5-2,2 |
| Перепад давления в режиме максимальной мощности, МПа | 6,0-11,0 |
| Максимально допустимый дифференциальный перепад давления на ВЗД при работе, МПа* | 3,5 |
| Мощность максимальная, кВт | 48 |
| Обозначение | Д-106.7. 2 000 |
| Диаметр корпуса наружный, мм | 106 |
| Длина двигателя, мм, не более | 4 240 |
| Масса двигателя, кг | 220 |
| Диаметры применяемых долот, мм | 120,6-151,0 |
| Присоединительные резьбы к долоту | З-76 |
| Присоединительные резьбы к бурильным трубам | З-88 |
| Допустимая осевая нагрузка, кН | 60 |
| Длина активной части статора, мм | 2 000 |
| Заходность секции рабочих органов | 7/8 |
| Расход рабочей жидкости, л/с. | 6-12 |
| Частота вращения выходного вала, на холостом ходу, об/сек | 2,4-4,7 |
| Перепад давления на холостом ходу, МПа | 1,6-3,2 |
| Частота вращения выходного вала, в режиме максимальной мощности, об/сек | 1,5-3,0 |
| Момент силы на выходном валу в режиме максимальной мощности, кН·м | 1,7-2,5 |
| Перепад давления в режиме максимальной мощности, МПа | 5,0-9,0 |
| Максимально допустимый дифференциальный перепад давления на ВЗД при работе, МПа* | 3,0 |
| Мощность максимальная, кВт | 37 |
| Обозначение | Д-106.9. 2 000 |
| Диаметр корпуса наружный, мм | 106 |
| Длина двигателя, мм, не более | 4 240 |
| Масса двигателя, кг | 220 |
| Диаметры применяемых долот, мм | 120,6-151,0 |
| Присоединительные резьбы к долоту | З-76 |
| Присоединительные резьбы к бурильным трубам | З-88 |
| Допустимая осевая нагрузка, кН | 60 |
| Длина активной части статора, мм | 2 000 |
| Заходность секции рабочих органов | 9/10 |
| Расход рабочей жидкости, л/с. | 4-12 |
| Частота вращения выходного вала, на холостом ходу, об/сек | 0,8-2,3 |
| Перепад давления на холостом ходу, МПа | 1,0-3,0 |
| Частота вращения выходного вала, в режиме максимальной мощности, об/сек | 0,5-1,5 |
| Момент силы на выходном валу в режиме максимальной мощности, кН·м | 1,5-2,6 |
| Перепад давления в режиме максимальной мощности, МПа | 3,5-7,0 |
| Максимально допустимый дифференциальный перепад давления на ВЗД при работе, МПа* | 2,0 |
| Мощность максимальная, кВт | 25 |
| Обозначение | Д-120 |
| Диаметр корпуса наружный, мм | 120 |
| Длина двигателя, мм, не более | 5 121 |
| Масса двигателя, кг | 312 |
| Диаметры применяемых долот, мм | 139,7-165,1 |
| Присоединительные резьбы к долоту | З-88 |
| Присоединительные резьбы к бурильным трубам | З-102 |
| Допустимая осевая нагрузка, кН | 100 |
| Длина активной части статора, мм | 2 000 |
| Заходность секции рабочих органов | 6/7 |
| Расход рабочей жидкости, л/с. | 10-20 |
| Частота вращения выходного вала, на холостом ходу, об/сек | 2,8-5,6 |
| Перепад давления на холостом ходу, МПа | 2,4-4,0 |
| Частота вращения выходного вала, в режиме максимальной мощности, об/сек | 2,2-4,4 |
| Момент силы на выходном валу в режиме максимальной мощности, кН·м | 2,0-3,5 |
| Перепад давления в режиме максимальной мощности, МПа | 2,0-3,5 |
| Максимально допустимый дифференциальный перепад давления на ВЗД при работе, МПа* | 3,0 |
| Мощность максимальная, кВт | 45 |
| Обозначение | Д1-127 |
| Диаметр корпуса наружный, мм | 127 |
| Длина двигателя, мм, не более | 5 895 |
| Масса двигателя, кг | 402 |
| Диаметры применяемых долот, мм | 139,7-165,1 |
| Присоединительные резьбы к долоту | З-88 |
| Присоединительные резьбы к бурильным трубам | З-102 |
| Допустимая осевая нагрузка, кН | 100 |
| Длина активной части статора, мм | 2 000 |
| Заходность секции рабочих органов | 9/10 |
| Расход рабочей жидкости, л/с. | 12-20 |
| Частота вращения выходного вала, на холостом ходу, об/сек | 2,5-4,0 |
| Перепад давления на холостом ходу, МПа | 0-4,0 |
| Частота вращения выходного вала, в режиме максимальной мощности, об/сек | 1,8-3,0 |
| Момент силы на выходном валу в режиме максимальной мощности, кН·м | 3,0-4,5 |
| Перепад давления в режиме максимальной мощности, МПа | 6,0-10,0 |
| Максимально допустимый дифференциальный перепад давления на ВЗД при работе, МПа* | 5,0 |
| Мощность максимальная, кВт | 85 |
| Обозначение | Д-55 | Д-76.4. 2 000 |
Д-76М.4. 3 000 |
Д-76М.4. 3 000 |
Д1-105 | Д-106.6. 2 000 |
Д-106.7. 2 000 |
Д-106.9. 2 000 |
Д-120 | Д1-127 |
| Диаметр корпуса наружный, мм | 55 | 76 | 76 | 76 | 106 | 106 | 106 | 106 | 120 | 127 |
| Длина двигателя, мм, не более | 3 310 | 4 630 | 4 398 | 5 398 | 3 740 | 4 240 | 4 240 | 4 240 | 5 121 | 5 895 |
| Масса двигателя, кг | 40 | 108 | 113 | 135 | 180 | 220 | 220 | 220 | 312 | 402 |
| Диаметры применяемых долот, мм | 59,0- 76,0 |
83,0- 98,4 |
83,0- 98,4 |
83,0- 98,4 |
120,6- 151,0 |
120,6- 151,0 |
120,6- 151,0 |
120,6- 151,0 |
139,7- 165,1 |
139,7-165,1 |
| Присоединительные резьбы к долоту | 3-42 | З-66 | З-66 | З-66 | З-76 | З-76 | З-76 | З-76 | 3-88 | З-88 |
| Присоединительные резьбы к бурильным трубам | 3-42 | З-66 | З-66 | З-66 | 3-88 | З-88 | З-88 | З-88 | 3-102 | З-102 |
| Допустимая осевая нагрузка, кН | 10 | 25 | 25 | 25 | 60 | 60 | 60 | 60 | 100 | 100 |
| Длина активной части статора, мм | 1 600 | 2 000 | 2 000 | 3 000 | 1 500 | 2 000 | 2 000 | 2 000 | 2 000 | 2 000 |
| Заходность секции рабочих органов | 5/6 | 4/5 | 4/5 | 4/5 | 5/6 | 6//7 | 7/8 | 9/10 | 6/7 | 9/10 |
| Расход рабочей жидкости, л/с. | 1,5-2,5 | 3-5 | 3-5 | 3-5 | 6-10 | 6-12 | 6-12 | 4-12 | 10-20 | 12-20 |
| Частота вращения выходного вала, на холостом ходу, об/сек | 2,1-3,5 | 4,0-6,6 | 4,0-6,6 | 4,0-6,0 | 3,2-5,2 | 2,4-4,7 | 1,6-3,2 | 0,8-2,3 | 2,8-5,6 | 2,5-4,0 |
| Перепад давления на холостом ходу, МПа | 1,2-2,0 | 1,7-2,5 | 1,7-2,5 | 2,0-3,0 | 1,0-2,0 | 2,0-3,0 | 1,5-3,0 | 1,0-3,0 | 2,4-4,0 | 0-4,0 |
| Частота вращения выходного вала, в режиме максимальной мощности, об/сек | 1,76-3,0 | 3,0-5,0 | 3,0-5,0 | 2,6-3,8 | 1,9-3,5 | 1,2-2,4 | 0,5-1,5 | 2,2-4,4 | 2,2-4,4 | 1,8-3,0 |
| Момент силы на выходном валу в режиме максимальной мощности, кН·м | 0,18-0,30 | 0,6-0,8 | 0,6-0,8 | 0,8-1,0 | 1,0-1,4 | 1,5-2,2 | 1,7-2,5 | 1,5-2,6 | 2,0-3,5 | 3,0-4,5 |
| Перепад давления в режиме максимальной мощности, МПа | 0,18-0,30 | 8,0-10,0 | 8,0-10,0 | 10,0-12,0 | 6,0-8,0 | 6,0-11,0 | 5,0-9,0 | 3,5-7,0 | 2,0-3,5 | 6,0-10,0 |
| Максимально допустимый дифференциальный перепад давления на ВЗД при работе, МПа* | 2,1 | 5,0 | 5,0 | 5,5 | 2,0 | 3,5 | 3,0 | 2,0 | 3,0 | 5,0 |
| Мощность максимальная, кВт | 4,2 | 25 | 25 | 30 | 33 | 48 | 37 | 25 | 45 | 85 |
