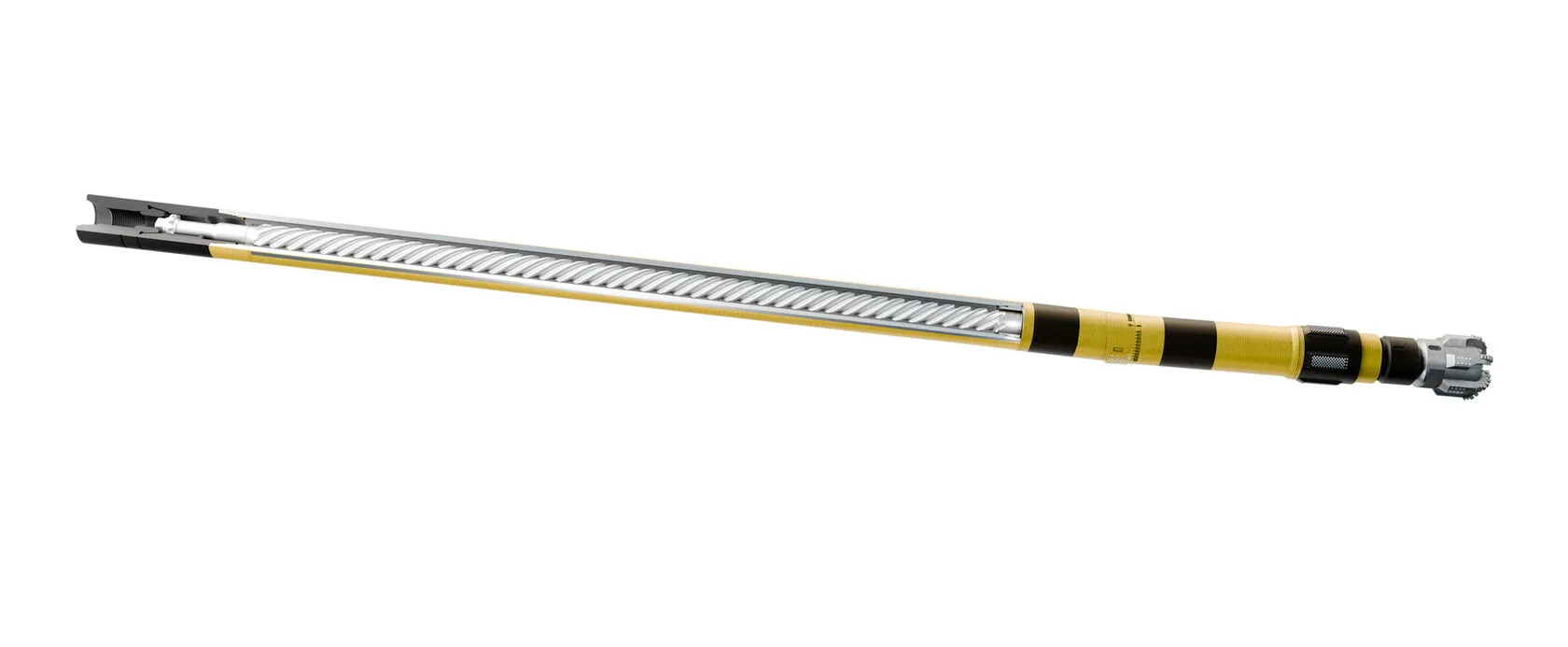

Винтовой забойный двигатель предназначен для бурения вертикальных, наклонно-направленных и горизонтальных участков скважин, изменения и стабилизации кривизны, а также бурения вторых стволов.
Винтовой забойный двигатель преобразует энергию потока бурового раствора во вращательное движение выходного вала. Оборудование применяется при строительстве скважин различной траектории, в том числе при работе с вращением колонны бурильных труб.
Конструкция двигателей рассчитана на работу в сложных условиях бурения. При производстве оборудования применяются качественные материалы, усиленные подшипниковые узлы, современные резиновые смеси и надежные клеевые составы.
Винтовые забойные двигатели выпускаются в нескольких типоразмерах с различной заходностью рабочих органов, частотой вращения, крутящим моментом и допустимой осевой нагрузкой. Модель подбирается с учётом диаметра скважины, применяемого долота и требуемого расхода рабочей жидкости.
| Обозначение | ДР95.56.50 |
| Диаметр корпуса наружный, мм | 95/106 |
| Длина двигателя, мм, не более | 5 400 |
| Масса двигателя, кг | 245 |
| Углы искривления регулируемого переводника, град | 0-2,5 |
| Диаметры применяемых долот, мм | 120,6-142,9 |
| Присоединительные резьбы к долоту | 3-76 |
| Присоединительные резьбы к бурильным трубам | 3-73 |
| Допустимая осевая нагрузка, кН | 60 |
| Длина активной части статора, мм | 3 000 |
| Заходность секции рабочих органов | 5/6 |
| Расход рабочей жидкости, л/с. | 5-10 |
| Частота вращения выходного вала, на холостом ходу, об/сек | 3,0-6,0 |
| Перепад давления на холостом ходу, МПа | 1,5-3,0 |
| Частота вращения выходного вала, в режиме максимальной мощности, об/сек | 2,0-4,0 |
| Момент силы на выходном валу в режиме максимальной мощности, кН·м | 1,4-2,2 |
| Максимально допустимый дифференциальный перепад давления на ВЗД при работе, МПа* | 4,0 |
| Мощность максимальная, кВт | 50 |
| Обозначение | ДР95.67.28 |
| Диаметр корпуса наружный, мм | 95/106 |
| Длина двигателя, мм, не более | 5 400 |
| Масса двигателя, кг | 245 |
| Углы искривления регулируемого переводника, град | 0-2,5 |
| Диаметры применяемых долот, мм | 120,6-142,9 |
| Присоединительные резьбы к долоту | 3-76 |
| Присоединительные резьбы к бурильным трубам | 3-73 |
| Допустимая осевая нагрузка, кН | 60 |
| Длина активной части статора, мм | 3 000 |
| Заходность секции рабочих органов | 6/7 |
| Расход рабочей жидкости, л/с. | 5-10 |
| Частота вращения выходного вала, на холостом ходу, об/сек | 1,4-2,8 |
| Перепад давления на холостом ходу, МПа | 1,0-3,0 |
| Частота вращения выходного вала, в режиме максимальной мощности, об/сек | 1,0-2,0 |
| Момент силы на выходном валу в режиме максимальной мощности, кН·м | 1,5-2,3 |
| Максимально допустимый дифференциальный перепад давления на ВЗД при работе, МПа* | 3,0 |
| Мощность максимальная, кВт | 28 |
| Обозначение | ДР95.78.50 |
| Диаметр корпуса наружный, мм | 95/106 |
| Длина двигателя, мм, не более | 6 400 |
| Масса двигателя, кг | 270 |
| Углы искривления регулируемого переводника, град | 0-2,5 |
| Диаметры применяемых долот, мм | 120,6-142,9 |
| Присоединительные резьбы к долоту | 3-76 |
| Присоединительные резьбы к бурильным трубам | 3-73 |
| Допустимая осевая нагрузка, кН | 60 |
| Длина активной части статора, мм | 4 000 |
| Заходность секции рабочих органов | 7/8 |
| Расход рабочей жидкости, л/с. | 5-10 |
| Частота вращения выходного вала, на холостом ходу, об/сек | 1,8-3,6 |
| Перепад давления на холостом ходу, МПа | 2,2-4,4 |
| Частота вращения выходного вала, в режиме максимальной мощности, об/сек | 1,4-2,8 |
| Момент силы на выходном валу в режиме максимальной мощности, кН·м | 2,4-3,3 |
| Максимально допустимый дифференциальный перепад давления на ВЗД при работе, МПа* | 4,5 |
| Мощность максимальная, кВт | 57 |
| Обозначение | ДР106.78.37 |
| Диаметр корпуса наружный, мм | 106 |
| Длина двигателя, мм, не более | 5 400 |
| Масса двигателя, кг | 270 |
| Углы искривления регулируемого переводника, град | 0-2,5 |
| Диаметры применяемых долот, мм | 120,6-151,0 |
| Присоединительные резьбы к долоту | 3-76 |
| Присоединительные резьбы к бурильным трубам | 3-86 |
| Допустимая осевая нагрузка, кН | 60 |
| Длина активной части статора, мм | 3 000 |
| Заходность секции рабочих органов | 7/8 |
| Расход рабочей жидкости, л/с. | 6-12 |
| Частота вращения выходного вала, на холостом ходу, об/сек | 1,6-3,2 |
| Перепад давления на холостом ходу, МПа | 1,8-3,0 |
| Частота вращения выходного вала, в режиме максимальной мощности, об/сек | 1,4-2,9 |
| Момент силы на выходном валу в режиме максимальной мощности, кН·м | 2,3-3,5 |
| Максимально допустимый дифференциальный перепад давления на ВЗД при работе, МПа* | 3,0 |
| Мощность максимальная, кВт | 45 |
| Обозначение | ДР120.78.40 |
| Диаметр корпуса наружный, мм | 120/127 |
| Длина двигателя, мм, не более | 6 600 |
| Масса двигателя, кг | 370 |
| Углы искривления регулируемого переводника, град | 0-2,5 |
| Диаметры применяемых долот, мм | 139,7-165,1 |
| Присоединительные резьбы к долоту | 3-88 |
| Присоединительные резьбы к бурильным трубам | 3-102 |
| Допустимая осевая нагрузка, кН | 140 |
| Длина активной части статора, мм | 4 000 |
| Заходность секции рабочих органов | 7/8 |
| Расход рабочей жидкости, л/с. | 6-20 |
| Частота вращения выходного вала, на холостом ходу, об/сек | 1,0-3,3 |
| Перепад давления на холостом ходу, МПа | 2,0-3,0 |
| Частота вращения выходного вала, в режиме максимальной мощности, об/сек | 0,8-2,7 |
| Момент силы на выходном валу в режиме максимальной мощности, кН·м | 4,2-6,0 |
| Максимально допустимый дифференциальный перепад давления на ВЗД при работе, МПа* | 5,0 |
| Мощность максимальная, кВт | 120 |
| Обозначение | SDM500 |
| Диаметр корпуса наружный, мм | 127 |
| Длина двигателя, мм, не более | 8 267 |
| Масса двигателя, кг | 574 |
| Углы искривления регулируемого переводника, град | - |
| Диаметры применяемых долот, мм | 139,7-177,8 |
| Присоединительные резьбы к долоту | 3-102 |
| Присоединительные резьбы к бурильным трубам | 3-102 |
| Допустимая осевая нагрузка, кН | 140 |
| Длина активной части статора, мм | 3 400 |
| Заходность секции рабочих органов | 7/8 |
| Расход рабочей жидкости, л/с. | 6-25 |
| Частота вращения выходного вала, на холостом ходу, об/сек | 0,53-2,1 |
| Перепад давления на холостом ходу, МПа | 2,0-4,0 |
| Частота вращения выходного вала, в режиме максимальной мощности, об/сек | 0,46-1,9 |
| Момент силы на выходном валу в режиме максимальной мощности, кН·м | 6,0-7,5 |
| Максимально допустимый дифференциальный перепад давления на ВЗД при работе, МПа* | 6,0 |
| Мощность максимальная, кВт | 63 |
| Обозначение | ДР95.56.50 | ДР95.67.28 | ДР95.78.50 | ДР106.78.37 | ДР120.78.40 | SDM500 |
| Диаметр корпуса наружный, мм | 95/106 | 95/106 | 95/106 | 106 | 120/127 | 127 |
| Длина двигателя, мм, не более | 5 400 | 5 400 | 6 400 | 5 400 | 6 600 | 8 267 |
| Масса двигателя, кг | 245 | 245 | 270 | 270 | 370 | 574 |
| Углы искривления регулируемого переводника, град | 0-2,5 | 0-2,5 | 0-2,5 | 0-2,5 | 0-2,5 | - |
| Диаметры применяемых долот, мм | 120,6- 142,9 |
120,6- 142,9 |
120,6- 142,9 |
120,6- 151,0 |
139,7- 165,1 |
139,7-177,8 |
| Присоединительные резьбы к долоту | З-76 | З-76 | З-76 | З-76 | З-88 | 3-102 |
| Присоединительные резьбы к бурильным трубам | З-73 | З-73 | З-73 | З-86 | З-102 | 3-102 |
| Допустимая осевая нагрузка, кН | 60 | 60 | 60 | 60 | 140 | 140 |
| Длина активной части статора, мм | 3 000 | 3 000 | 4 000 | 3 000 | 4 000 | 3 400 |
| Заходность секции рабочих органов | 5/6 | 6/7 | 7/8 | 7/8 | 7/8 | 7/8 |
| Расход рабочей жидкости, л/с. | 5-10 | 5-10 | 5-10 | 6-12 | 6-20 | 6-25 |
| Частота вращения выходного вала, на холостом ходу, об/сек | 3,0-6,0 | 1,4-2,8 | 1,8-3,6 | 1,6-3,2 | 1,0-3,3 | 0,53-2,1 |
| Перепад давления на холостом ходу, МПа | 1,5-3,0 | 1,0-3,0 | 2,2-4,4 | 1,8-3,0 | 2,0-3,0 | 2,0-4,0 |
| Частота вращения выходного вала, в режиме максимальной мощности, об/сек | 2,0-4,0 | 1,0-2,0 | 1,4-2,8 | 1,4-2,9 | 0,8-2,7 | 0,46-1,9 |
| Момент силы на выходном валу в режиме максимальной мощности, кН·м | 1,4-2,2 | 1,5-2,3 | 2,4-3,3 | 2,3-3,5 | 4,2-6,0 | 6,0-7,5 |
| Максимально допустимый дифференциальный перепад давления на ВЗД при работе, МПа* | 4,0 | 3,0 | 4,5 | 3,0 | 5,0 | 6,0 |
| Мощность максимальная, кВт | 50 | 28 | 57 | 45 | 120 | 63 |
