Применение

Область применения

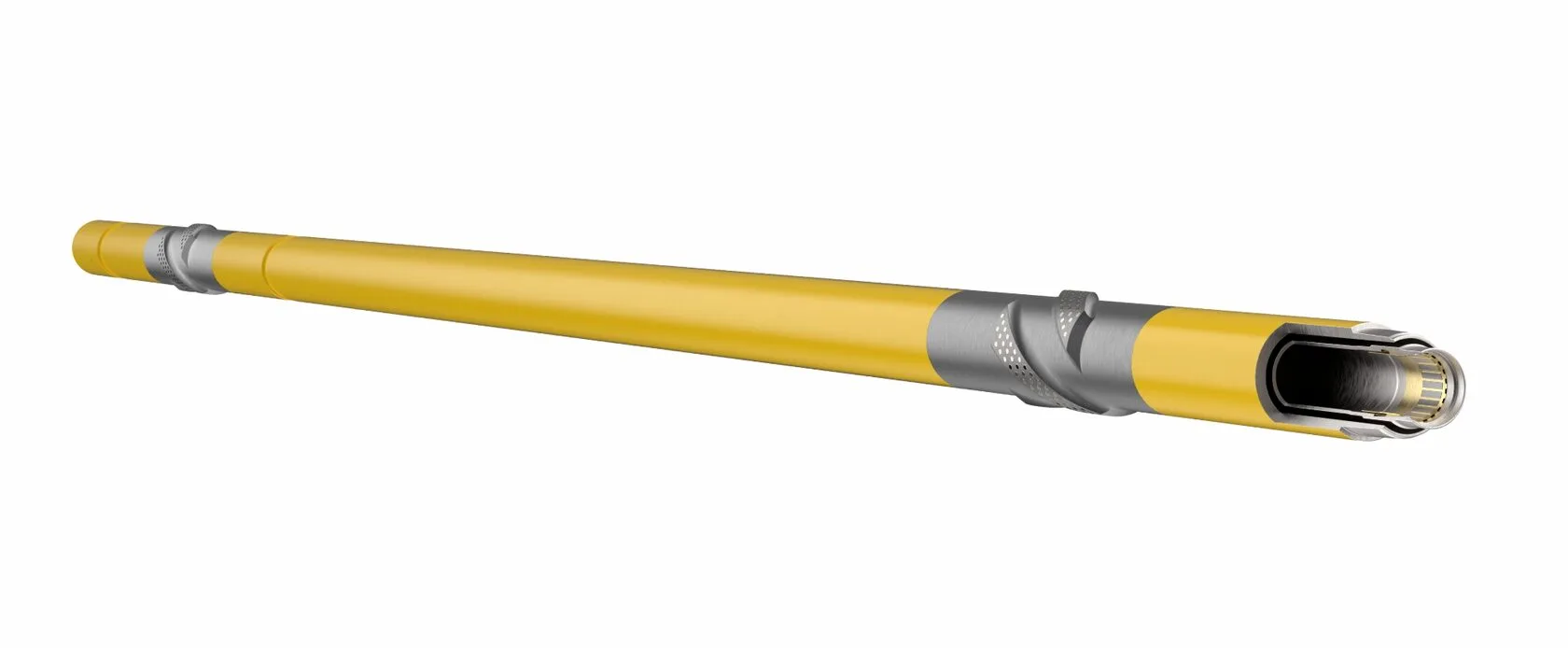

Керноприёмные устройства SDT-CT применяются для отбора и безопасного извлечения образцов горных пород в процессе бурения скважин. Конструкция оборудования позволяет использовать его при бурении с ВЗД и роторным способом, а также подбирать исполнение с учётом требуемого диаметра керна.

Отбор и извлечение керна

Устройство обеспечивает приём и последующее извлечение образцов горных пород, необходимых для изучения геологического строения разреза
Бурение с ВЗД

Керноприёмник может применяться в составе бурильной компоновки при бурении скважин с винтовым забойным двигателем
Роторное бурение

Конструкция устройства позволяет выполнять отбор керна при роторном способе бурения
Подбор под параметры проекта

Доступны исполнения для отбора керна диаметром 67, 80, 100, 101,6 и 110 мм с длиной одной секции от 6 000 до 11 500 мм

* Конкретное исполнение керноприёмного устройства подбирается с учётом конструкции бурильной компоновки, требуемого диаметра керна и условий бурения.

Преимущества

Преимущества керноприёмных устройств SDT-CT

Различные варианты исполнения и возможность дополнительного оснащения позволяют адаптировать керноприёмное устройство под параметры скважины, способ бурения и требования конкретного проекта.

Различные способы бурения

Возможность отбора керна при бурении скважин с винтовым забойным двигателем, роторным способом или ВСП
Простота сборки и регулировки

Конструкция оборудования упрощает сборку и регулировку устройства перед его включением в бурильную компоновку
Разные диаметры керна

Доступны исполнения для отбора керна диаметром от 45 до 110 мм
Различные керноприёмные трубы

В одном устройстве могут применяться разные керноприёмные трубы, необходимые под конкретные условия и требования заказчика
Противозаклиночная система и сигнализатор

Керноприёмное устройство по желанию заказчика может быть оснащено системой, предназначенной для снижения риска заклинивания керна
Дополнительное оснащение

Устройства керноприёмные оснащаются дополнительным оборудованием под конкретные условия и требования заказчика

Технические характеристики

Керноприёмные устройства SDT-CT выпускаются в нескольких вариантах исполнения, различающихся габаритами, диаметром отбираемого керна, длиной керноприёмной части и присоединительными резьбами. Выберите необходимое исполнение, чтобы ознакомиться с его параметрами.

Обозначение	УК - 127/80
Диаметр отбираемого керна, мм	67-80
Диаметр керна с антизаклинкой, мм	67
Длина керноприемной части*, мм	6 500
Количество секций**	2
Безопасный переводник	нет
Резьба К инструменту (API) К бурильной головке	3-102 (NC38) МК 119
Корпусная резьба	МК 119х4 х1:16
Наружный диаметр корпуса, мм	131
Диаметр сбросового шара, мм	25,4
Длина устройства, мм	14 300
Максимальное осевое усилие натяжения, т	90
Максимально допустимое усилие кручения, кгс∙м	1 300

Обозначение	SDT-CTJ127/80
Диаметр отбираемого керна, мм	67-80
Диаметр керна с антизаклинкой, мм	67
Длина керноприемной части*, мм	6 100/9 150
Количество секций**	2
Безопасный переводник	да
Резьба К инструменту (API) К бурильной головке	3-102 (NC38) МК 119
Корпусная резьба	HD СП-122х8,475
Наружный диаметр корпуса, мм	131
Диаметр сбросового шара, мм	25,4
Длина устройства, мм	13 500/21 000
Максимальное осевое усилие натяжения, т	90
Максимально допустимое усилие кручения, кгс∙м	1 550

Обозначение	SDT-CSJ135/80
Диаметр отбираемого керна, мм	80
Диаметр керна с антизаклинкой, мм	80
Длина керноприемной части*, мм	9 150
Количество секций**	2
Безопасный переводник	да
Резьба К инструменту (API) К бурильной головке	3-102 (NC38) STD
Корпусная резьба	HD СП-127х8,475
Наружный диаметр корпуса, мм	135
Диаметр сбросового шара, мм	25,4
Длина устройства, мм	21 000
Максимальное осевое усилие натяжения, т	90
Максимально допустимое усилие кручения, кгс∙м	1 550

Обозначение	SDT-CTJ185/100
Диаметр отбираемого керна, мм	100-110
Диаметр керна с антизаклинкой, мм	100
Длина керноприемной части*, мм	9 150
Количество секций**	2
Безопасный переводник	да
Резьба К инструменту (API) К бурильной головке	З-133 (NC50) СП. МК 168
Корпусная резьба	HD СП 177х8,467
Наружный диаметр корпуса, мм	185
Диаметр сбросового шара, мм	31,8
Длина устройства, мм	21 000
Максимальное осевое усилие натяжения, т	150
Максимально допустимое усилие кручения, кгс∙м	4 500

Обозначение	SDT-CT185/100
Диаметр отбираемого керна, мм	100-110
Диаметр керна с антизаклинкой, мм	100
Длина керноприемной части*, мм	11 500
Количество секций**	2
Безопасный переводник	да
Резьба К инструменту (API) К бурильной головке	З-133 (NC50) З-171 (З-189)
Корпусная резьба	РКТ 171х6,35х1:12
Наружный диаметр корпуса, мм	185
Диаметр сбросового шара, мм	31,8
Длина устройства, мм	24 940
Максимальное осевое усилие натяжения, т	150
Максимально допустимое усилие кручения, кгс∙м	4 500

Обозначение	УК - 127/80	SDT-CTJ127/80	SDT-CSJ135/80	SDT-CTJ185/100	SDT-CT185/100
Диаметр отбираемого керна, мм	67-80	67-80	80	100-110	100-110
Диаметр керна с антизаклинкой, мм	67	67	80	100	100
Длина керноприемной части*, мм	6 500	6 100/ 9 150	9 150	9 150	11 500
Количество секций**	2	2	2	2	2
Безопасный переводник	нет	да	да	да	да
Резьба К инструменту (API) К бурильной головке	3-102 (NC38) МК 119	3-102 (NC38) МК 119	3-102 (NC38) STD	З-133 (NC50) СП. МК 168	З-133 (NC50) З-171 (З-189)
Корпусная резьба	МК 119х4 х1:16	HD СП-122х8,475	HD СП-127х8,475	HD СП 177х8,467	РКТ 171х6,35х1:12
Наружный диаметр корпуса, мм	131	131	135	185	185
Диаметр сбросового шара, мм	25,4	25,4	25,4	31,8	31,8
Длина устройства, мм	14 300	13 500/ 21 000	21 000	21 000	24 940
Максимальное осевое усилие натяжения, т	90	90	90	150	150
Максимально допустимое усилие кручения, кгс∙м	1 300	1 550	1 550	4 500	4 500
