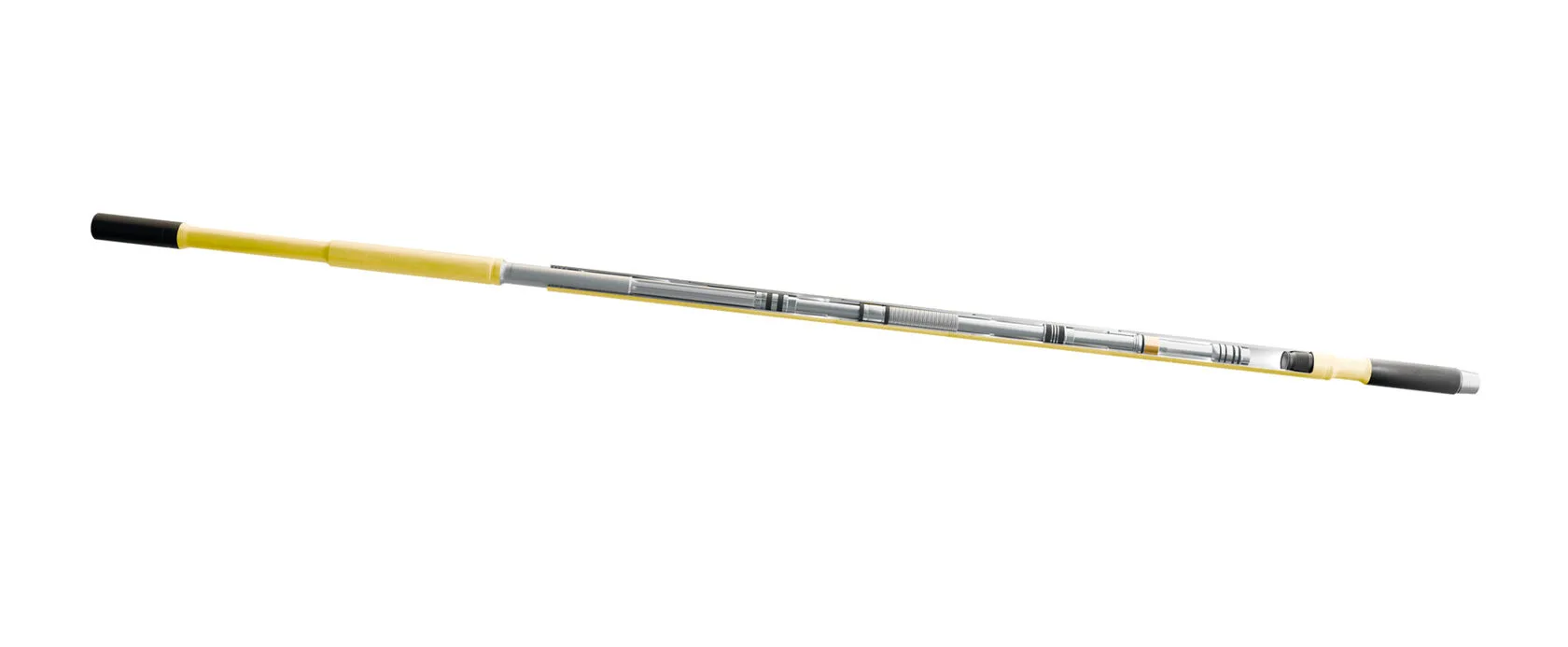

Буровой яс комбинированного действия для ликвидации прихватов. Механическая часть обеспечивает нанесение удара вниз, а гидравлическая часть — удара вверх с необходимой гидравлической задержкой.
Гидромеханический яс SDT-HMJ устанавливается в составе бурильной колонны и применяется для освобождения оборудования при возникновении прихвата. Комбинация механического и гидравлического механизмов позволяет наносить удары в двух направлениях.
Конструкция оборудования обеспечивает контролируемое срабатывание, стабильную гидравлическую задержку и возможность прохождения зондов телеметрических систем через внутренний канал яса.
Гидромеханические ясы SDT-HMJ выпускаются в нескольких типоразмерах для различных компоновок бурильной колонны. При подборе модели необходимо учитывать наружный диаметр, внутренний канал, усилие разблокировки защёлки, допустимые нагрузки и присоединительные резьбы.
| Обозначение | SDT-HMJ475 |
| Максимальный наружный диаметр, мм | 124 |
| Диаметр внутреннего канала, мм | 56 |
| Длина яса, мм | 6 400 |
| Присоединительные резьбы (API) | З-102 (NC38) |
| Усилие разблокировки защёлки при растяжении, тс (кгс) max* | 25 |
| Рабочая площадь яса, см² | 76 |
| Максимальная допустимая растягивающая (сжимающая) нагрузка на детали яса, во время гидрозадержки, тн | 35 |
| Максимальная допустимая растягивающая нагрузка на детали яса, тн | 125 |
| Максимальный крутящий момент, кгс∙м (кН∙м) | 1 800 (18) |
| Масса, кг | 340 |
| Обозначение | SDT-HMJ500 |
| Максимальный наружный диаметр, мм | 133 |
| Диаметр внутреннего канала, мм | 56 |
| Длина яса, мм | 6 700 |
| Присоединительные резьбы (API) | З-108 (NC40) |
| Усилие разблокировки защёлки при растяжении, тс (кгс) max* | 25 |
| Рабочая площадь яса, см² | 76 |
| Максимальная допустимая растягивающая (сжимающая) нагрузка на детали яса, во время гидрозадержки, тн | 35 |
| Максимальная допустимая растягивающая нагрузка на детали яса, тн | 125 |
| Максимальный крутящий момент, кгс∙м (кН∙м) | 2 300 (23) |
| Масса, кг | 442 |
| Обозначение | SDT-HMJ525 |
| Максимальный наружный диаметр, мм | 133 |
| Диаметр внутреннего канала, мм | 56 |
| Длина яса, мм | 6 720 |
| Присоединительные резьбы (API) | З-108 (NC40) |
| Усилие разблокировки защёлки при растяжении, тс (кгс) max* | 25 |
| Рабочая площадь яса, см² | 76 |
| Максимальная допустимая растягивающая (сжимающая) нагрузка на детали яса, во время гидрозадержки, тн | 35 |
| Максимальная допустимая растягивающая нагрузка на детали яса, тн | 125 |
| Максимальный крутящий момент, кгс∙м (кН∙м) | 2 800 (28) |
| Масса, кг | 480 |
| Обозначение | SDT-HMJ675 |
| Максимальный наружный диаметр, мм | 175 |
| Диаметр внутреннего канала, мм | 70 |
| Длина яса, мм | 6 900 |
| Присоединительные резьбы (API) | 3-133 (NC50) |
| Усилие разблокировки защёлки при растяжении, тс (кгс) max* | 59 |
| Рабочая площадь яса, см² | 160 |
| Максимальная допустимая растягивающая (сжимающая) нагрузка на детали яса, во время гидрозадержки, тн | 86 |
| Максимальная допустимая растягивающая нагрузка на детали яса, тн | 320 |
| Максимальный крутящий момент, кгс∙м (кН∙м) | 4 900 (49) |
| Масса, кг | 874 |
| Обозначение | SDT-HMJ800 |
| Максимальный наружный диаметр, мм | 207 |
| Диаметр внутреннего канала, мм | 70 |
| Длина яса, мм | 7 150 |
| Присоединительные резьбы (API) | 3-152 (6 5/8 Reg) |
| Усилие разблокировки защёлки при растяжении, тс (кгс) max* | 70 |
| Рабочая площадь яса, см² | 198 |
| Максимальная допустимая растягивающая (сжимающая) нагрузка на детали яса, во время гидрозадержки, тн | 110 |
| Максимальная допустимая растягивающая нагрузка на детали яса, тн | 365 |
| Максимальный крутящий момент, кгс∙м (кН∙м) | 8 400 (84) |
| Масса, кг | 1 300 |
| Обозначение | SDT-HMJ475 | SDT-HMJ500 | SDT-HMJ525 | SDT-HMJ675 | SDT-HMJ800 |
| Максимальный наружный диаметр, мм | 124 | 133 | 133 | 175 | 207 |
| Диаметр внутреннего канала, мм | 56 | 56 | 56 | 70 | 70 |
| Длина яса, мм | 6 400 | 6 700 | 6 720 | 6 900 | 7 150 |
| Присоединительные резьбы (API) | З-102 (NC38) |
З-108 (NC40) |
З-108 (NC40) |
3-133 (NC50) |
3-152 (6 5/8 Reg) |
| Усилие разблокировки защёлки при растяжении, тс (кгс) max* | 25 | 25 | 25 | 59 | 70 |
| Рабочая площадь яса, см² | 76 | 76 | 76 | 160 | 198 |
| Максимальная допустимая растягивающая (сжимающая) нагрузка на детали яса, во время гидрозадержки, тн | 35 | 35 | 35 | 86 | 110 |
| Максимальная допустимая растягивающая нагрузка на детали яса, тн | 125 | 125 | 125 | 320 | 365 |
| Максимальный крутящий момент, кгс∙м (кН∙м) | 1 800 (18) | 2 300 (23) | 2 800 (28) | 4 900 (49) | 8 400 (84) |
| Масса, кг | 340 | 442 | 480 | 876 | 1 300 |
