Применение

Область применения осциллятора

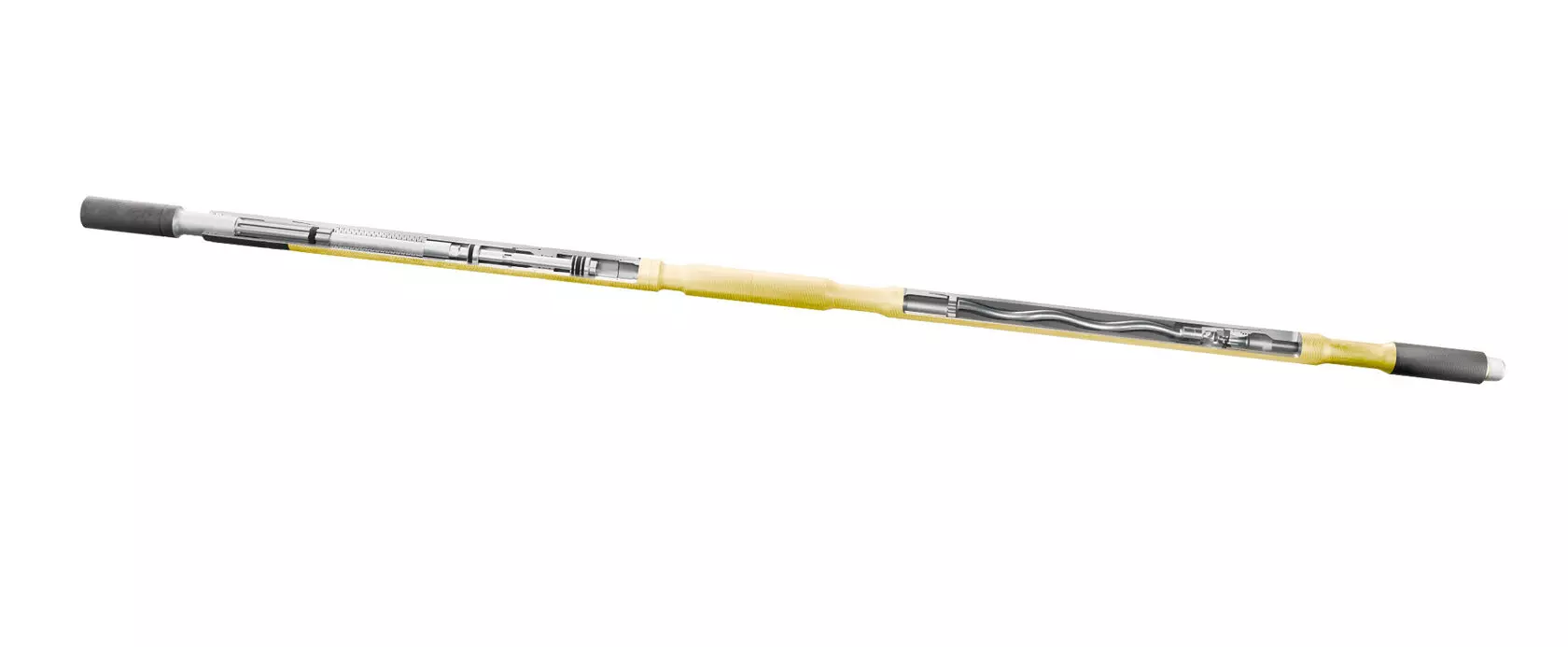

Осциллятор SDT-VS устанавливается в составе бурильной колонны и применяется при бурении наклонно-направленных и горизонтальных скважин. Оборудование снижает трение КНБК о стенки скважины и способствует более эффективной передаче осевой нагрузки на долото.

Наклонно-направленное бурение

Снижает сопротивление при перемещении КНБК и помогает поддерживать стабильную передачу нагрузки на долото.
Горизонтальные участки скважин

Облегчает движение бурильной колонны на участках с повышенным контактом оборудования со стенками скважины.
Снижение трения КНБК

Уменьшает трение компоновки о стенки скважины и способствует более стабильному процессу бурения.
Передача нагрузки на долото

Улучшает доведение осевой нагрузки до долота при бурении протяжённых наклонных и горизонтальных участков.

* Типоразмер осциллятора подбирается с учётом условий бурения, параметров компоновки и требуемого расхода бурового раствора.

Снижение трения КНБК

Осциллятор уменьшает трение компоновки бурильной колонны о стенки скважины
Передача осевой нагрузки

Улучшает передачу осевой нагрузки по бурильной колонне непосредственно на долото, исключая потери в зонах извилистости ствола скважин
Снижение ударных нагрузок

Уменьшает ударные нагрузки на инструмент благодаря исключению срывов КНБК. Помогает обеспечить более равномерное движение компоновки без резких остановок и срывов
Снижение вибраций

Способствует уменьшению боковых и крутильных колебаний компоновки бурильной колонны
Увеличение ресурса долота

Равномерная нагрузка предотвращает преждевременный износ вооружения долота
Повышение скорости проходки

Улучшенная передача нагрузки на долото способствует увеличению механической скорости бурения
Совместимость с системами MWD

Осциллятор совместим со всеми системами измерений в процессе бурения MWD
Эффективность применения совместно с ВЗД

Минимизирует эффекты «подвисания» в режиме наклонно-направленного бурения, способствуя увеличению максимального интервала бурения и уменьшению времени строительства скважины

Технические характеристики

Все параметры циркуляционного переводника соответствуют требованиям эксплуатации в составе бурильной колонны. Ниже представлены основные характеристики изделия. При необходимости возможно изготовление оборудования по индивидуальным требованиям заказчика.

Обозначение	SDT-VS415
Наружный диаметр, мм	106
Длина, мм	7 634
Масса**, кг	334
Допустимый расход бурового раствора, л/с	6-12
Коэффициент пульсаций Гц/литр	1,62
Рабочая частота, МПа	14-15 Hz 9 л/с
Перепад давления, МПа, не более	3,0
Максимальная растягивающая нагрузка, кН	1 250
Максимальный прикладываемый крутящий момент, кН*м	12
Рабочая площадь (Pump open area), мм²	5 350
Присоединительные резьбы (API)	З-86 (NC31)

Обозначение	SDT-VS475LF
Наружный диаметр, мм	124
Длина, мм	7 310
Масса**, кг	465
Допустимый расход бурового раствора, л/с	10-18
Коэффициент пульсаций Гц/литр	1,23
Рабочая частота, МПа	18-19 Hz 15 л/с
Перепад давления, МПа, не более	3,0
Максимальная растягивающая нагрузка, кН	1 520
Максимальный прикладываемый крутящий момент, кН*м	23
Рабочая площадь (Pump open area), мм²	7 121
Присоединительные резьбы (API)	З-102 (NC38)

Обозначение	SDT-VS475HF
Наружный диаметр, мм	124
Длина, мм	7 310
Масса**, кг	465
Допустимый расход бурового раствора, л/с	15-21
Коэффициент пульсаций Гц/литр	1,1
Рабочая частота, МПа	16-17 Hz 15 л/с
Перепад давления, МПа, не более	3,0
Максимальная растягивающая нагрузка, кН	1 520
Максимальный прикладываемый крутящий момент, кН*м	23
Рабочая площадь (Pump open area), мм²	7 121
Присоединительные резьбы (API)	З-102 (NC38)

Обозначение	SDT-VS525LF
Наружный диаметр, мм	133
Длина, мм	7 344
Масса**, кг	480
Допустимый расход бурового раствора, л/с	10-18
Коэффициент пульсаций Гц/литр	1,23
Рабочая частота, МПа	18-19 Hz 15 л/с
Перепад давления, МПа, не более	3,0
Максимальная растягивающая нагрузка, кН	2 136
Максимальный прикладываемый крутящий момент, кН*м	28
Рабочая площадь (Pump open area), мм²	7 605
Присоединительные резьбы (API)	З-108 (NC40)

Обозначение	SDT-VS525HF
Наружный диаметр, мм	133
Длина, мм	7 344
Масса**, кг	480
Допустимый расход бурового раствора, л/с	15-21
Коэффициент пульсаций Гц/литр	1,1
Рабочая частота, МПа	16-17 Hz 15 л/с
Перепад давления, МПа, не более	3,0
Максимальная растягивающая нагрузка, кН	2 136
Максимальный прикладываемый крутящий момент, кН*м	28
Рабочая площадь (Pump open area), мм²	7 605
Присоединительные резьбы (API)	З-108 (NC40)

Обозначение	SDT-VS675HE
Наружный диаметр, мм	178
Длина, мм	7 800
Масса**, кг	1 000
Допустимый расход бурового раствора, л/с	19-38
Коэффициент пульсаций Гц/литр	0,43
Рабочая частота, МПа	16-17 Hz 15 л/с
Перепад давления, МПа, не более	3,0
Максимальная растягивающая нагрузка, кН	3 200
Максимальный прикладываемый крутящий момент, кН*м	49
Рабочая площадь (Pump open area), мм²	12 661
Присоединительные резьбы (API)	З-133 (NC50)

Обозначение	SDT-VS675
Наружный диаметр, мм	178
Длина, мм	7 800
Масса**, кг	1 000
Допустимый расход бурового раствора, л/с	30-45
Коэффициент пульсаций Гц/литр	0,42
Рабочая частота, МПа	13-19 Hz 38 л/с
Перепад давления, МПа, не более	3,0
Максимальная растягивающая нагрузка, кН	3 200
Максимальный прикладываемый крутящий момент, кН*м	49
Рабочая площадь (Pump open area), мм²	12 661
Присоединительные резьбы (API)	З-133 (NC50)

Обозначение	SDT-VS415	SDT-VS475LF	SDT-VS475HF	SDT-VS525LF	SDT-VS525HF	SDT-VS675HE	SDT-VS675
Наружный диаметр, мм	106	124	124	133	133	178	178
Длина, мм	7 634	7 310	7 310	7 344	7 344	7 800	7 800
Масса**, кг	334	465	465	480	480	1 000	1 000
Допустимый расход бурового раствора, л/с	6-12	10-18	15-21	10-18	15-21	19-38	30-45
Коэффициент пульсаций Гц/литр	1,62	1,23	1,1	1,23	1,1	0,43	0,42
Рабочая частота, МПа	14-15 Hz 9 л/с	18-19 Hz 15 л/с	16-17 Hz 15 л/с	18-19 Hz 15 л/с	16-17 Hz 15 л/с	16-17 Hz 38 л/с	13-19 Hz 38 л/с
Перепад давления, МПа, не более	3,0	3,0	3,0	3,0	3,0	3,0	3,0
Максимальная растягивающая нагрузка, кН	1 250	1 520	1 520	2 136	2 136	3 200	3 200
Максимальный прикладываемый крутящий момент, кН*м	12	23	23	28	28	49	49
Рабочая площадь (Pump open area), мм²	5 350	7 121	7 121	7 605	7 605	12 661	12 661
Присоединительные резьбы (API)	З-86 (NC31)	З-102 (NC38)	З-102 (NC38)	З-108 (NC40)	З-108 (NC40)	З-133 (NC50)	З-133 (NC50)
