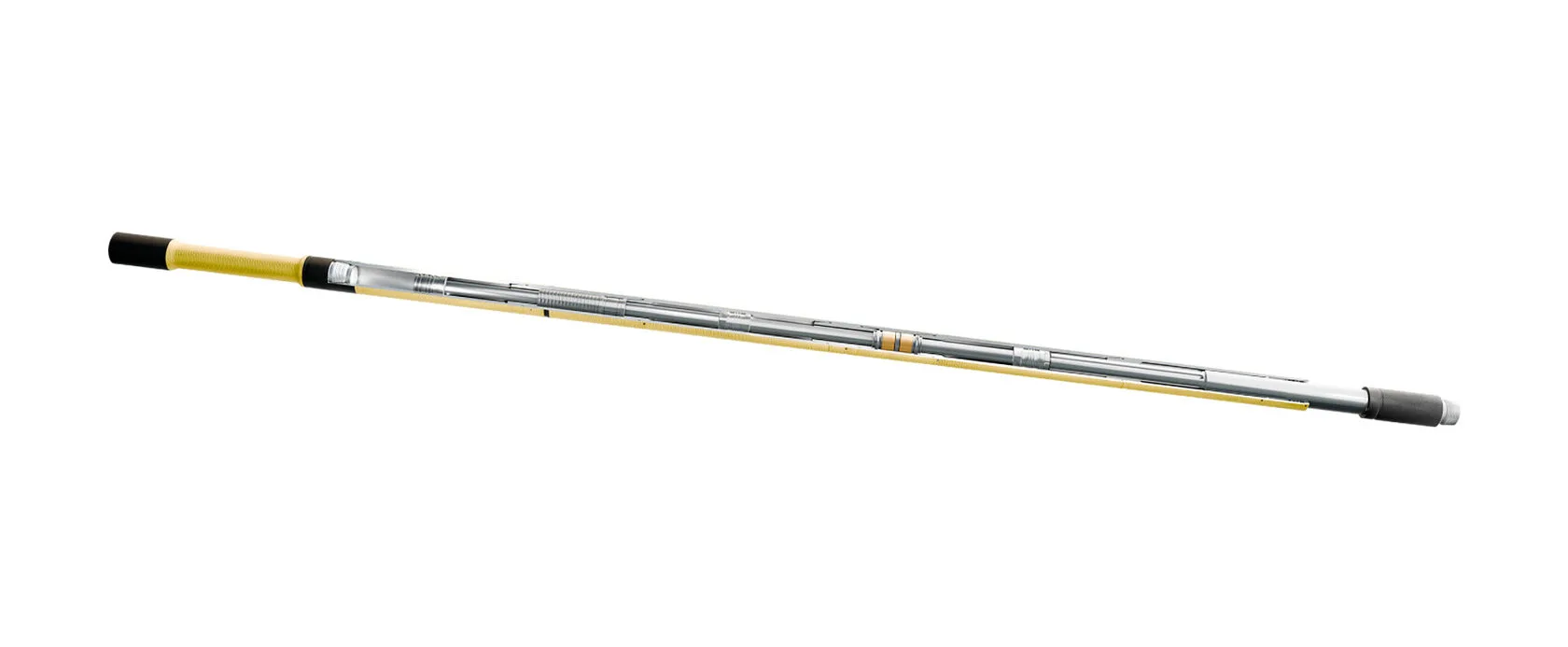

Буровой яс SDT-HJML предназначен для ликвидации прихватов в скважинах различного назначения. Механическая защёлка предотвращает активацию гидравлической задержки во время штатной эксплуатации оборудования.
Гидравлический яс с механической защёлкой устанавливается в составе бурильной колонны и применяется для освобождения оборудования при возникновении прихвата. Регулируемая защёлка предотвращает преждевременное срабатывание механизма и активирует его только при достижении заданного усилия.
Оборудование сочетает возможность нанесения ударов в двух направлениях, стабильную гидравлическую задержку и контролируемое срабатывание механизма.
Гидравлические ясы SDT-HJML выпускаются в нескольких типоразмерах. При подборе модели необходимо учитывать наружный диаметр, размер внутреннего канала, усилие разблокировки защёлки, допустимые нагрузки и присоединительные резьбы.
| Обозначение | SDT-HJML475 |
| Максимальный наружный диаметр, мм | 124 |
| Минимальный внутренний диаметр канала, мм | 56 |
| Длина яса, мм | 7 050 |
| Присоединительные резьбы (API) | З-102 (NC38) |
| Усилие разблокировки защёлки при растяжении, тс (кгс) max* | 25 |
| Рабочая площадь яса, см² | 76 |
| Максимальная допустимая растягивающая (сжимающая) нагрузка на детали яса, во время гидрозадержки, тн | 35 |
| Максимальная допустимая растягивающая нагрузка на детали яса, тн | 130 |
| Максимальный крутящий момент, кгс∙м (кН∙м) | 1 800 (18) |
| Масса, кг | 422 |
| Обозначение | SDT-HJML650 |
| Максимальный наружный диаметр, мм | 168 |
| Минимальный внутренний диаметр канала, мм | 70 |
| Длина яса, мм | 7 350 |
| Присоединительные резьбы (API) | З-133 (NC50) |
| Усилие разблокировки защёлки при растяжении, тс (кгс) max* | 59 |
| Рабочая площадь яса, см² | 160 |
| Максимальная допустимая растягивающая (сжимающая) нагрузка на детали яса, во время гидрозадержки, тн | 80 |
| Максимальная допустимая растягивающая нагрузка на детали яса, тн | 280 |
| Максимальный крутящий момент, кгс∙м (кН∙м) | 3 000 (30) |
| Масса, кг | 820 |
| Обозначение | SDT-HJML800 |
| Максимальный наружный диаметр, мм | 207 |
| Минимальный внутренний диаметр канала, мм | 70 |
| Длина яса, мм | 7 600 |
| Присоединительные резьбы (API) | З-152 (6 5/8 Reg) |
| Усилие разблокировки защёлки при растяжении, тс (кгс) max* | 70 |
| Рабочая площадь яса, см² | 198 |
| Максимальная допустимая растягивающая (сжимающая) нагрузка на детали яса, во время гидрозадержки, тн | 110 |
| Максимальная допустимая растягивающая нагрузка на детали яса, тн | 365 |
| Максимальный крутящий момент, кгс∙м (кН∙м) | 8 400 (84) |
| Масса, кг | 1 425 |
| Обозначение | SDT-HJML950 |
| Максимальный наружный диаметр, мм | 241 |
| Минимальный внутренний диаметр канала, мм | 76 |
| Длина яса, мм | 7 700 |
| Присоединительные резьбы (API) | З-177 (7 5/8 Reg) |
| Усилие разблокировки защёлки при растяжении, тс (кгс) max* | 75 |
| Рабочая площадь яса, см² | 266 |
| Максимальная допустимая растягивающая (сжимающая) нагрузка на детали яса, во время гидрозадержки, тн | 110 |
| Максимальная допустимая растягивающая нагрузка на детали яса, тн | 543 |
| Максимальный крутящий момент, кгс∙м (кН∙м) | 17 000 (170) |
| Масса, кг | 1 950 |
| Обозначение | SDT-HJML475 | SDT-HJML650 | SDT-HJML800 | SDT-HJML950 |
| Максимальный наружный диаметр, мм | 124 | 168 | 207 | 241 |
| Минимальный внутренний диаметр канала, мм | 56 | 70 | 70 | 76 |
| Длина яса, мм | 7 050 | 7 350 | 7 600 | 7 700 |
| Присоединительные резьбы (API) | З-102 (NC38) |
З-133 (NC50) |
З-152 (6 5/8 Reg) |
З-177 (7 5/8 Reg) |
| Усилие разблокировки защёлки при растяжении, тс (кгс) max* | 25 | 59 | 70 | 75 |
| Рабочая площадь яса, см² | 76 | 160 | 198 | 266 |
| Максимальная допустимая растягивающая (сжимающая) нагрузка на детали яса, во время гидрозадержки, тн | 35 | 80 | 110 | 110 |
| Максимальная допустимая растягивающая нагрузка на детали яса, тн | 130 | 280 | 365 | 543 |
| Максимальный крутящий момент, кгс∙м (кН∙м) | 1 800 (18) | 3 000 (30) | 8 400 (84) | 17 000 (170) |
| Масса, кг | 422 | 820 | 1 425 | 1 950 |
